電磁吸盤無磁力臨清佳潤專家解決 ：

怎樣尋找和排除M7120型平面磨床電磁吸盤無磁力，砂輪電機不能起動的毛病?

按下砂輪電機按鈕，起動電磁吸盤開關，工件不能吸合，由于繼電器的接點聯(lián)鎖，一起砂輪電機不能起動。

打開機床配電箱，用試電筆在熔斷器兩頭驗電，再用萬用表溝通500V檔丈量電源電壓為380V。斷開總電源開關，查看溝通接觸器是否有機械卡死現象，摘掉接觸器線圈導線各一根，用萬用表電阻撓丈量線圈兩頭電阻，表針指示正常，證明線圈良好。

接好線圈導線，拆下欠電壓繼電器外殼，丈量線圈兩頭電阻，表針仍指示正常，說明欠電壓繼電器線圈也未斷路，再查看繼電器有無機械卡死現象。

然后合上部電源開關，用萬用表溝通擋丈量變壓器副邊電壓為135 V，改換直流擋丈量整流二極管兩頭電壓，正常情況下，橋式整流輸出的直流電壓應為110V，此時無電壓輸出。

斷開總電源開關，用萬用表電阻撓別離丈量四個整流二極管，發(fā)現其間兩個管子有問題。焊開連接二極管的導線，拆下二極管，再次進行丈量查看，證明管子現已擊穿。更換兩個新的二級管，接好導線，查看焊接是否牢固。

合上總電源開關，用萬用表直流擋丈量整流二極管兩頭，有電壓指示，其電壓值為110V。操作者按下砂輪電機按鈕，起動電磁吸盤開關，工件能夠吸合，毛病現已排除。

裝置、使用方法：

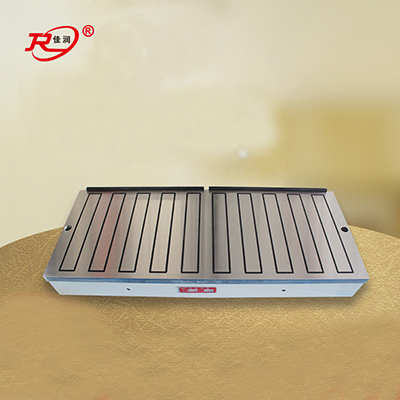

1. 矩形電磁吸盤兩邊有吊裝螺孔，在裝置時擰入T形螺釘即可吊裝，用T形塊和螺釘固定在作業(yè)臺上，接通機床上的直流電源和地線，然后將吸盤上平面精磨一次，以確保上平面對底面的平行度。

2. 在吸附工件時，只要搭接相鄰的兩個磁極，即可獲得足夠的定位吸力，即可進行磨削加工。經過機床按鈕，可實現工件的通磁和退磁。

3. 形狀特別的工件，須根據其特點規(guī)劃制作專用導磁塊定位板，導磁定位一般用低碳鋼制作。
