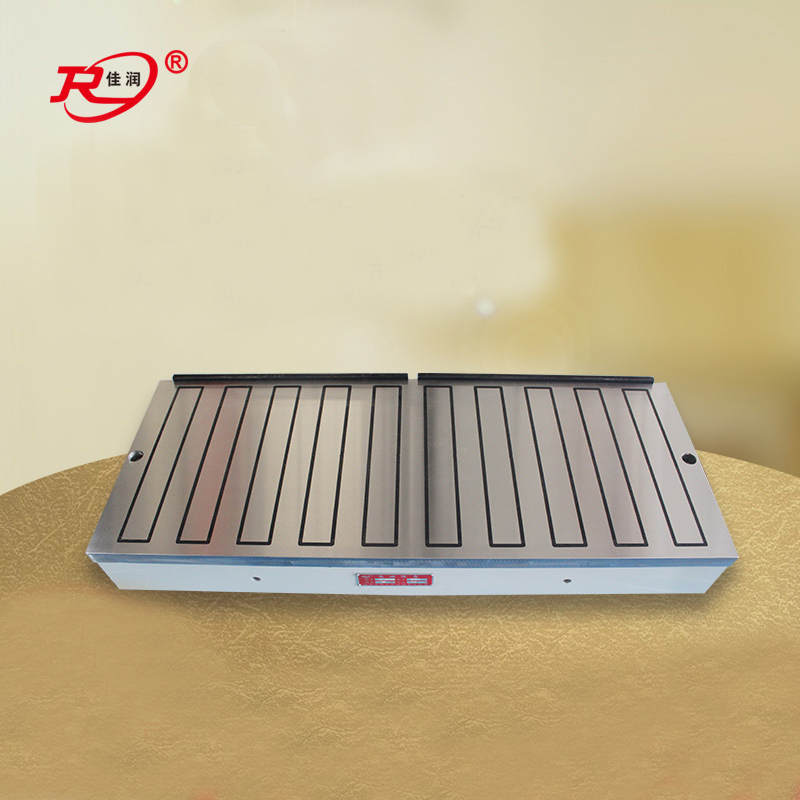

普通磨床電磁吸盤控制電路的原理：

我們平時所說的磨床電磁吸盤控制電路，他是由磨床電磁吸盤電路、復合放大電路、觸發電路、報警電路和聯動控制電路組成。磨床電磁吸盤電路采集的信號經復合放大電路傳輸?shù)接|發電路，觸發電路的輸出信號分別發送至報警電路和聯動控制電路。

磨床電磁吸盤電路由電源輸出端依次連接的動合觸點JK和磨床電磁吸盤CT構成，磨床電磁吸盤CT串聯有電阻Rl，電阻Rl并聯電位器Wl。復合放大電路由依次連接的一三極管VTl和第二三極管VT2構成，一三極管VTl的發射極連接到第二三極管VT2的基極。觸發電路米用光電稱合器ICl。

通過采用上述的技術方案，效果是：新型采用簡易集成電路控制對車床磨床電磁吸盤連接以完成對吸盤的充退磁控制，具有電路簡單，聯動控制、報警提示等功能，其成本低、性能可靠實用。

當磨床電磁吸盤電流小于額定電流90%時(此值可調整)，使一三極管VTl和二三極管VT2的集電極電位接近4V為高電平，光電耦合器ICl內部二極管發光，輸出處于導通高電平狀態，繼電器Jl吸合，其觸點Jl-1轉為常閉點輸出，可聯動控制相關電器設備，同時由于光電耦合器ICl導通高電平輸出，此信后推動訊響器BY得電發出報警聲，具有電路簡單，聯動控制、報警提示等功能。

磨床電磁吸盤在長久的使用后會出現故障，這是正常的事情。但是出現故障的原因有很多，接線盒內的線路也是其中的一種。

下面給大家解析一下磨床電磁吸盤接線盒常見的一些問題

磨床電磁吸盤的接線盒內的電線接反了，導致電流出錯，磨床電磁吸盤的電路運行就會出現紊亂。磨床電磁吸盤的接線盒內的電線出現損壞，造成了短路現象，導致磨床電磁吸盤自行保護關閉，磨床電磁吸盤停止工作。。

如果接線盒小發生接線錯誤，或因繞組首末端弄借，都會給電動機的使用帶來不良后果．輕則不能正常起動，長時間通電造成起動電流過大，電動機發熱嚴重。影響壽命；重則燒毀電動機繞組，或造成電源短路。

磨床電磁吸盤的電路故障是時常發生的，在使用時不要使用太長時間，防止電流過大，導致電線表皮融化，出現短路。
